PROGETTO ESECUTIVO DEL 2001
Cap. C01 - Architettura e restauri - Pag. C01.07
Gli argomenti trattati sono stati inseriti da Ing. Arch. Michele Cuzzoni nel 2001 - © Copyright 2000 - 2024 - e sono desunti dalla documentazione indicata in Bibliografia a fondo pagina
Dal Bollettino Parrocchiale di Dicembre 2001:
SPECIALE RESTAURI Complesso Parrocchiale
A CURA di dr. Ing. Arch. Michele Cuzzoni e dr. Geol. ANDREA NAVA
Come tutti possono osservare, lo stato di conservazione del nostro Complesso
Parrocchiale non è dei migliori, ma già da alcuni anni ci stiamo
impegnando a fondo per riportare gli edifici della Parrocchia in condizioni
accettabili. Prima di presentare il progetto e il piano di finanziamento dei
lavori, è bene sapere che:
1. Il Concordato del 1984 ha stabilito che tutte le Parrocchie assumessero
condizione giuridica cioè avessero personalità legale con relativo Codice
Fiscale.
2. Il Vaticano ha rinunciato alla "congrua" data dallo Stato Italiano, ed è
nato un ente chiamato "Istituto per il Sostentamento del Clero" che ha
incamerato tutti i beni del cosiddetto beneficio parrocchiale.
3. Il beneficio parrocchiale di S. Antonino (cascinale e terreni) è stato
annesso a questo Istituto.
4. La vendita dei beni avvenuta, operata dall'Istituto per il Sostentamento del
Clero", negli anni 1997 - 1999 è quindi stata possibile per Legge, ma da essa
la parrocchia non ha ricevuto nessun beneficio.
***
PATOLOGIE DEL Complesso Parrocchiale di Ing. Arch. Michele Cuzzoni

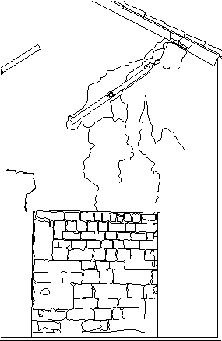

1° Lotto: Chiesa - Facciata e volta (Cfr. immagine in alto)
La facciata è fortemente fessurata in prossimità della prima chiave di
destra. Ciò è dovuto alla spinta della volta (già gravemente lesionata da
parte a parte) che non è bloccata all'altezza dell'arco d'imposta sud per la
presenza della nicchia della Madonna Addolorata). Il pilastro di appoggio sta
ruotando all'infuori. L'arco di controfacciata è gravemente lesionato per questi
movimenti: la chiave di volta dell'arco è staccata alle due estremità ed è
discesa di 1 cm e le fessure, in continuo aumento, sono estremamente sensibili
alle vibrazioni.
2° Lotto: Campanile
La guglia a covone si sta sedendo su se' stessa a causa delle infiltrazioni di
acqua piovana e per rilassamento dei materiali componenti; inoltre la bufera di
giovedì 13 dicembre 2001 ha contribuito al distacco d'intonaco della guglia. I
pilastri della cella campanaria sono screpolati come anche la trave di granito
su cui poggia la campana verso il piazzale.
3° Lotto: Chiesa - Impianto elettrico
L'adeguamento realizzato nel 1987 non è più sufficiente. Per rispettare le norme
di Legge si devono sostituire: il quadro generale, le prese di corrente e i
fili, anche quelli dentro i lampadari.
4° Lotto: Canonica - Inserimento tiranti
La facciata est della Canonica si sta aprendo lateralmente. E' necessario
inserire dei tiranti di bloccaggio.
5° Lotto: Restauro interno del Presbiterio
Il presbiterio si presenta fortemente screpolato e gli affreschi sono
deteriorati dall'assenza di manutenzione.
6° Lotto: Canonica - volta della "cantinetta"
La volta è in trazione e spinge tutto il muro all'esterno. La stanza non è
agibile né al pian terreno né al primo piano ed è vivamente sconsigliato
l'accesso. Il movimento di questa volta sta interessando le mura del salone e la
muratura retrostante all'organo. E' importante intervenire quanto prima onde
evitarne il crollo.
7° Lotto: Interno dell'aula liturgica e delle cappelle laterali
La II campata è screpolata e gli affreschi della chiesa sono deteriorati; le
statue e le suppellettili necessitano di pulizia.
8° Lotto: Rifacimento impianto elettrico della Canonica
è totalmente antiquato (risale al 1925). è da sostituire completamente.
9° Lotto: Interno della Sacrestia
La superficie muraria è deteriorata. Occorre consolidarla e affrescarla.
10° Lotto: Rifacimento affresco di facciata
L'affresco di S. Antonino è fortemente deteriorato. Occorre rifarlo come era in
origine.
11° Lotto: Restauro del Sagrato
Il piano di calpestio del Sagrato si sta affossando sopra all'antica stanza del
fittavolo colmata di detriti nel 1970. Occorre consolidarlo e svuotare la stanza
per poterla recuperare.
12° Lotto: Muro della Sacrestia esterno
L'umidità ascendente sta facendo sgretolare tutto l'intonaco, la muratura
è messa a nudo e gli agenti atmosferici (pioggia e vento) attaccano la calce,
già in precario stato di conservazione.
13° Lotto: Canonica - Muri esterni
Le murature esterne della canonica presentano distacchi d'intonaco sparsi
ovunque, e gravi fessure che evidenziano la tendenza del muro ad "espellere" le
finestre. Il cedimento delle murature è dovuto principalmente alla perdita di
capacità coesiva della malta (cioè non tiene più) unitamente alla spinta
del tetto verso l'esterno.
14° Lotto: Canonica - Copertura
La copertura presenta notevoli problemi: le lastre di ondulato sono state
disposte senza l'eliminazione dell'angolino (il che facilita rotture) e alcune
vecchie travi sarebbero da sostituire.
15° Lotto: Canonica - impianto di riscaldamento
In previsione di un utilizzo invernale della medesima, deve essere realizzato
completamente.
16° Lotto: Canonica - Muri interni
Sono per la più parte da risarcire nelle numerosissime fenditure. In seguito da
intonacare e imbiancare.
17° Lotto: Rustici della canonica
Sono prossimi al crollo. è pericoloso avvicinarsi. Devono essere demoliti e
ricostruiti tal quali (così come consente il P.R.G. del Comune di Torrazza
Coste).
18° Lotto: Scolo acque piovane.
Non esistono canali di scolo, per l'allontanamento delle acque piovane. Ciò crea
problemi di grave precarietà per il costone (interamente di argilla) su
cui si erge il Complesso Parrocchiale, il Cimitero e le case vicine. Come tutti
possono notare, quando piove l'acqua corre giù veloce nella strada e nel
piazzale e si riversa in gran parte nelle fondamenta della Chiesa, della
Canonica e dei rustici. Inoltre sono notevoli le fessure che si aprono nelle
murature non solo della Parrocchia ma anche dei fabbricati vicini.
Analisi della situazione di degrado delle murature di Geol. ANDREA NAVA
Questo breve intervento è finalizzato a porre l'accento sulla grave situazione
in cui versa la chiesa oggetto di indagine.
Dopo i numerosi sopralluoghi e la campagna di indagine geologica e geotecnica
che nel corso degli ultimi due anni si sono susseguiti, è giunto il momento di
fare un breve riassunto della situazione.
Le condizioni strutturali dell'edificio sono alquanto precarie come molto bene
ha evidenziato la relazione dell'Ing. Arch. Michele Cuzzoni.
Per quanto concerne la situazione geologica della zona, le indagini eseguite in
collaborazione con lo Studio Geologico Associato Ragni Nascimbene, hanno posto
in evidenza una situazione di instablità del versante su cui giace
l'edificio, che risulta interessato da una frana da scivolamento. Tutti i dati,
infatti concordano localmente con quelli presentati nel Piano Regolatore del
Comune di Torrazza Coste, eseguito dallo Studio Geologico Guado.
Focalizzando ora l'attenzione sulla situazione di degrado materico in cui versa
la Chiesa di S. Antonino, va sottolineata in primis l'urgenza di un intervento
radicale e decisivo, volto sia al risanamento sia alla messa in sicurezza tutto
l'edificio.
Premesso che sui materiali non sono ancora state eseguite le analisi
petrologiche del caso, va detto che la gravità della situazione è
risultata subito evidente durante i sopralluoghi tecnici.
Gli intonaci della parte a valle dell'edificio si trovano in pessime condizioni,
sono presenti zone di distacco molto ampie che mettono a nudo la struttura
muraria, inoltre molto frequenti sono i fenomeni di mancanza di aderenza alla
muratura, in condizione di forte degrado essa stessa.
Le strutture murarie sono state edificate utilizzando materiali molto
eterogenei, di provenienza locale, e possono essere suddivisi in tre tipolgie
principali: lapidei, cotti, e vari di recupero .
I lapidei sono rappresentati principalmente da due litologie; arenarie e
calcari.
Le arenarie, laddove non protette dall'intonaco, presentano fenomeni di degrado
principalmente di derivazione crioclastica , quali esfogliazioni con distacchi e
pulverulenza.
La stessa situazione si riscontra per i cotti sebbene molto localizzata e non
così marcata.
La situazione peggiore però è quella riscontrata a carico del legante, che si
presenta completamente decalcificato e con fenomeni di perdita di aderenza con
gli elementi della muratura.
Il tutto è associato alla presenza di momenti di risalita di umidità dal
terreno di fondazione causata dalle oscillazioni di falda.
Questo è quanto si è potuto appurare grazie ai soli sopralluoghi, e nella attesa
della verifica analitica, colgo l'occasione per sottolineare la precarietà
della situazione confidando nella presa di coscienza del valore di tutte le
opere atte alla prevenzione.
ANALISI DEL PROGETTO di Ing. Arch. Michele Cuzzoni
Il progetto di restauro è estrapolato dalla Tesi del 2000, aggiornato e
modificato, seguendo i preziosi consigli del Capomastro SANDRO CURTI di
Sannazzaro de' Burgondi da me interpellato.
Dopo 3 sopralluoghi in collaborazione con il Dr. Geol. ANDREA NAVA (totalmente
gratuiti per la Chiesa) sono state realizzate 33 tavole (4 copie in scala 1:50 e
1 copia in scala 1:100).
In data Martedì 4 Dicembre 2001 il Progetto è stato presentato alla
Sovrintendenza per i Beni architettonici di Milano, ricevendo dalla
Sovrintendente, architetto Garuffi, un particolare elogio per la nostra piccola
Parrocchia che si dà da fare per mantenersi viva e"¦ in piedi con le
proprie strutture e mezzi.
Il progetto si compone di 18 lotti, individuati in ordine d'importanza. Di
seguito l'elenco dei lavori da svolgere.
è fondamentale ottenere il permesso per tutti, così da non dover presentare ogni
volta le tavole. Di seguito la descrizione dei lotti e la spesa prevista (quando
preventivata) per realizzarli:

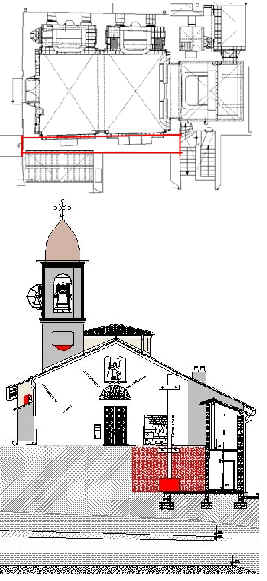

LOTTO 1: Chiesa - Facciata e volta (Cfr. Immagini in alto). PREVENTIVO £.
17.682.000 = € 9.131,99
Si blocca la spinta della volta ancorando il muro di facciata al retrostante
muro portante (torretta del Presbiterio); sulla facciata, scomparirà la
chiave di destra per essere sostituita da una "Croce resistente" d'acciaio
lavorata gratuitamente dal Capomastro Curti. Contemporaneamente tutta la
facciata sarà scrostata per consolidare il muro sottostante (ove
necessario), quindi reintonacata. Il sottotetto della chiesa sarà
sgombrato di tutti i rottami presenti e riparato. La volta sarà
adeguatamente risarcita e ridipinta.
Qualora le fondamenta della Chiesa fossero particolarmente danneggiate è incluso
nel prezzo anche la realizzazione di un muro contrafforte di sostegno delle
medesime (area rossa attorno alle fondamenta della Croce).
LOTTO 2: Campanile - PREVENTIVO £. 7.620.000 = € 3.935,40
Realizzando un ponteggio autoportante all'esterno della cella campanaria, si
raggiunge la guglia, interamente consolidata con rete di acciaio elettrosaldata;
quindi si reintonacano tutti i muri e i pilastri interponendo apposita rete di
nylon per muri. In seguito si ricoprirà la guglia con una lastra di piombo
ramato, che segue meglio la curvatura.
3° Lotto: Chiesa - Impianto elettrico - PREVENTIVO: £. 14.000.000 = € 7.230,39
Questo preventivo, stimato dall'elettricista Corsi di Torrazza, prevede la
sistemazione dell'impianto della Chiesa.
4° Lotto: Canonica - Inserimento tiranti - PREVENTIVO: £. 7.500.000 = € 3.873,42
La facciata est della Canonica si sta aprendo lateralmente. E' necessario
inserire dei tiranti di bloccaggio.
5° Lotto: Restauro interno del Presbiterio - PREVENTIVO: £. 9.780.000 = €
5.050,85
Il presbiterio si presenta fortemente screpolato e gli affreschi sono
deteriorati dall'assenza di manutenzione.
6° Lotto: Canonica - volta della "cantinetta" - PREVENTIVO £. 9.780.000 = €
5.050,85
Si asporta il pavimento soprastante la volta, si rinfianca la struttura e si
asportano i rottami. Le murature danneggiate interamente ricostruite e
rinforzate con rete d'acciaio elettrosaldata. Sopra la volta propriamente detta
si realizzerà un solaio autoportante (con poutrelles) in modo da scaricare
la volta (che a questo punto regge solo se' stessa). Infine sarà
riposizionato il vecchio pavimento così come era.
7° Lotto: Interno dell'aula liturgica e delle cappelle laterali - PREVENTIVO: £.
40.000.000 = € 20.658,27
La II campata è screpolata e gli affreschi della chiesa sono deteriorati; le
statue e le suppellettili necessitano di pulizia.
8° Lotto: Rifacimento impianto elettrico della Canonica - PREVENTIVO: £.
14.000.000 = € 7.230,39
Questo preventivo, stimato dall'elettricista Corsi di Torrazza, prevede il
rifacimento totale dell'impianto della Canonica con canaline esterne.
9° Lotto: Interno della Sacrestia - PREVENTIVO: £. 20.000.000 = € 10.329,13
La superficie muraria è deteriorata. Occorre consolidarla e affrescarla.
10° Lotto: Rifacimento affresco di facciata - PREVENTIVO £. 6.000.000 = €
3.098,74
L'affresco di S. Antonino è fortemente deteriorato. Occorre rifarlo come era in
origine.
11° Lotto: Restauro del Sagrato - PREVENTIVO: £. 25.000.000 = € 12.911,42
Il piano di calpestio del Sagrato si sta affossando sopra all'antica stanza del
fittavolo colmata di detriti nel 1970. Occorre consolidarlo e svuotare la stanza
per poterla recuperare.
12° Lotto: Muro della Sacrestia esterno - PREVENTIVO £. 6.000.000 = € 3.098,74
L'umidità ascendente sta facendo sgretolare tutto l'intonaco, la muratura
è messa a nudo e gli agenti atmosferici (pioggia e vento) attaccano la calce,
già in precario stato di conservazione.
13° Lotto: Canonica - Muri esterni - PREVENTIVO £.10.000.000 = € 5.164,56
Consolidamento muratura originaria con iniezione di grassello di calce con
aggiunta di apposite resine ed additivi. Pulizia e sistemazione muro orientale.
14° Lotto: Canonica - Copertura - PREVENTIVO: £. 14.000.000 = € 7.230,39
Ripasso del tetto.
15° Lotto: Canonica - impianto di riscaldamento - PREVENTIVO: £. 40.000.000 = €
20.658,27
Si prevede l'uso di termoconvettori a gas.
16° Lotto: Canonica - Muri interni - PREVENTIVO £. 50.000.000 = € 25.822,84
Scrostamento completo delle murature, sutura crepe, reintonacatura completa
delle murature con intonaco "termit", idrotraspirante a base di grassello di
calce, con interposizione di maglia di nylon per murature.
17° Lotto: Rustici della canonica - PREVENTIVO: £. 22.000.000 = € 11.362,05
Devono essere demoliti e ricostruiti tal quali (così come consente il P.R.G. del
Comune di Torrazza Coste).
18° Lotto: Scolo acque piovane - PREVENTIVO £. 15.500.000 = € 8.005,08
Realizzazione di canali di scolo acque piovane (sezione 40 x 40 cm) pendenza
media 5%. Lunghezza totale dell'intervento 137 metri. Questo serve ad impedire
l'imbibizione delle fondamenta di tutti gli edifici.
Spesa Totale (18 LOTTI): £. 328.862.640 = € 169.843,38
TASSE VARIE ed ONERI DIVERSI: € 17.156,62
TOTALE GENERALE: € 187.000
Sono in corso le pratiche necessarie per ottenere finanziamenti.
Una richiesta di aiuto (limitata ai primi 4 lotti) è stata presentata anche a
tutte le Famiglie che risiedono nel territorio della Parrocchia. è buona cosa
che ogni Famiglia - secondo le proprie possibilità - collabori per la
riuscita di questo progetto poiché la Parrocchia (unitamente al Circolo di
Trebbio) è l'elemento trainante del paese.
GRAZIE ALLA VOSTRA DISPONIBILITA' è STATO INFATTI POSSIBILE REALIZZARE:
Splendide Messe Cantate (senza uguali in tutta la Diocesi), la sostituzione del
bruciatore della caldaia, il restauro di arredi sacri,
la pulizia dei paramenti e delle tovaglie, il rifacimento delle vetrate,
l'ingrandimento della Confraternita,
l'accrescimento delle suppellettili sacre (pisside, candelabri, candele,
tovaglie, centri, quadri, ecc.) il bollettino parrocchiale, il sito di internet.
Testo di Ing. Arch. Michele Cuzzoni.
